行車式刮吸泥機
Author：goobsy Renew time：2026-02-11
行車式刮吸泥機

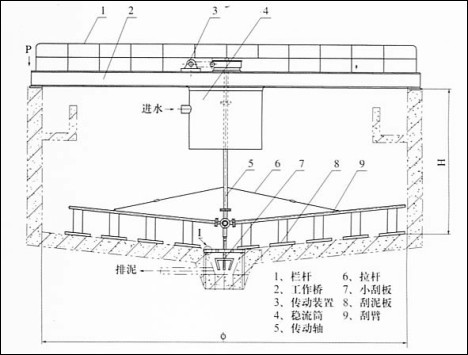

構造特點：
1、沉淀池為混凝土或鋼結構，池底稍呈橢圓形，池底為排泥斗外接排泥管。
2、工作橋?yàn)榛炷粱蜾摻Y(jié)構，本設備不包括池體和工作橋，用戶自行解決，我廠可設計制造鋼結構池體和工作橋，供應用戶。
3、GJ型刮泥機，太陽能路燈 太陽能發電 光伏發電 太陽能電池板 由耙架、豎軸驅動裝置和過扭距安全裝置等組成。
耙架由兩個大耙和兩個小耙組成十字形，與稍呈橢圓形的池底平行。
耙架與豎軸用十字頭固定連接，豎軸上的軸承為向心和推力軸承的組合，用潤滑脂潤滑。水下為滑動軸承，由尼龍襯套等組成，用壓力清水潤滑。
豎軸下端伸入排泥斗，下軸端緊固著刮泥刀，用以刮排泥斗中的集泥，以使均勻排出。
基本參數表
| 型 號 | GJ4E | GJ6E | GJ8E | GJ10E | GJ12E | GJ14E | GJ16E | GJ18E | GJ20E |
| 池徑m | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 |
| 沉淀面積㎡ | 12.6 | 28.3 | 50.3 | 78.5 | 113 | 154 | 201 | 254 | 314 |
| 處理污泥量m3/h | 0.26 | 0.59 | 1.05 | 1.64 | 2.36 | 3.21 | 4.19 | 4.76 | 5.25 |
| 耙臂周速m/min | 1.65 | 2.5 | 2.15 | 2.2 | 2.65 | 3 | 3.03 | 3.4 | 2.95 |
| 減速機型號X |
0.37- 742 |
0.37- 742 |
0.37- 742 |
0.37- 742 |
0.37- 853 |
0.37- 953 |
0.37- 1063 |
0.37- 1063 |
0.37- 1174 |
| 速比 | 11033 | 11033 | 17051 | 20825 | 20825 | 24389 | 24389 | 24389 | 31433 |
| 電動機功率kw | 0.37 | 0.37 | 0.37 | 0.37 | 0.37 | 0.37 | 0.37 | 0.37 | 0.37 |
注：1.處理污泥狀態為進水懸浮固體含量250mg/l，去除率80，底流含水率98
2、池面負荷，池徑16m及以下，按50m3/㎡.d計算，池徑18m按45m3/㎡.d計算，池徑20m，按40m3/㎡.d計算
3.污泥與池底的摩擦系數為0.1
4、池深度，為減速機混凝土基礎上平面至池底排泥斗上口的高度，分別為4.5m、5m、5.5m、6m等，由用戶確定
5.池底坡度為1/10
GJ-F型刮泥機技術參數
2、池面負荷，池徑16m及以下，按50m3/㎡.d計算，池徑18m按45m3/㎡.d計算，池徑20m，按40m3/㎡.d計算
3.污泥與池底的摩擦系數為0.1
4、池深度，為減速機混凝土基礎上平面至池底排泥斗上口的高度，分別為4.5m、5m、5.5m、6m等，由用戶確定
5.池底坡度為1/10
GJ-F型刮泥機技術參數
| 型號 | 單位 | GJ4F | GJ6F | GJ8F |
| 池徑 | M | 4 | 6 | 8 |
| 固體負荷 | ㎏/㎡h | 6 | 6 | 6 |
| 干泥量 | ㎏/h | 63 | 170 | 302 |
| 含水率94的污泥 | M3/h | 1.3 | 2.8 | 5 |
| 耙臂線速度 | m/min | 1.62 | 2.5 | 2.15 |
| 減速機型號 | XKSD3.7-742 | XKSD3.7-953 | XKSD3.7-1174 | |
| 電動機功率 | Kw | 0.37 | 0.37 | 0.37 |
