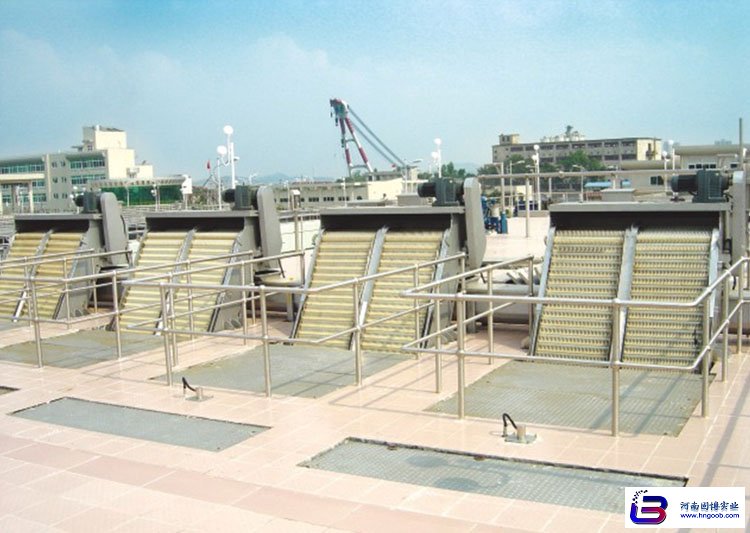

旋轉式格柵除污機
Author：goobsy Renew time：2024-05-12
概述
該設備由一種獨特的耙齒結構組裝成回轉格柵鏈，在電機的驅動下，格柵鏈與水流方向成逆向回轉運動。原水流經格柵時，各類固體雜質被截留在篩網上，在電機和減速器驅動下，耙齒鏈下行，呈張開趨勢；當耙齒鏈達到渠底，在導向輪的作用下，耙齒鏈將柵渣耙入；當耙齒鏈運轉到設備的上部時，所載雜質依靠自身重力從耙齒上剝落，而粘在耙齒上的雜質會被清掃器不斷清除，并滑入容器或傳輸帶。在完成排渣后，在導向輪作用下，耙齒鏈下行，進入下一個工作循環。
適用于各種取水構筑物的進水口處的大顆粒物質的去除，以保證水流暢通，保護水泵葉輪是較理想的攔污設備；本機結構緊湊、體積小、重量輕、運行平衡、維護方便。
|
參數 型號 |
格柵寬度 mm |
柵條間距 mm |
整機功率 KW |
格柵井深 m |
格柵傾角 & |
耙行速度 m/min |
| SHG 800 | 800 | 10~50 | 0.75 | 2~5 | 60~75° | 5.97 |
| SHG 1000 | 1000 | 10~50 | 1.1 | 2`6 | 60~75° | 5.97 |
| SHG 1200 | 1200 | 10~60 | 1.5 | 2.5~8 | 60~75° | 5.97 |
| SHG 1500 | 1500 | 10~60 | 1.5 | 2.5~8 | 60~75° | 5.97 |
| SHG 1800 | 1800 | 10~70 | 2.2 | 3~10 | 60~75° | 5.97 |
| SHG 2000 | 2000 | 10~70 | 2.2 | 3~10 | 60~75° | 5.97 |
| SHG 2500 | 2500 | 10~80 | 2.2 | 3~10 | 60~75° | 5.97 |
| SHG 3000 | 3000 | 10~80 | 3.0 | 3~10 | 60~75° |
5.97 |
