回轉式機械格柵除污機

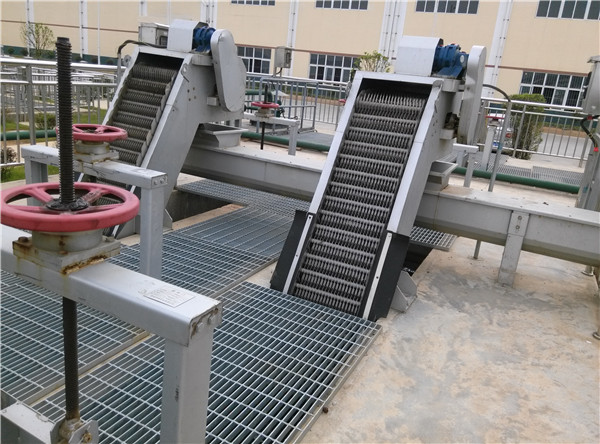

SGH回轉式固液分離
用途
SGH回轉式固液分離機(也稱回轉式格柵除污機)，它是一種水處理固液分離設備，主要用于城鎮污水處理廠、區污水預處理裝置、市政雨污水泵站、自來水廠和電廠水等進水口處，該設備也用于紡織、印染、食品、水產、造紙、屠宰、制革等各個行業的水處理工程，是水處理行業中的固液分離設備。
結構及工作原理
該設備采用回轉式，由一種特殊形狀的犁形耙齒按一定的裝配順序的數量排列在橫軸上，組成粑齒鏈，根據過水流量，裝配成不同的間隙，安裝在泵站或水處理系統的入口處，當驅動裝置帶動粑齒鏈自下向上運動時，水中的雜物被耙齒鏈撈起，液體則在柵隙中流過，設備轉動到上部頂點后，粑齒鏈改變運行方向，由上向下運動，物料依靠自雖從粑齒上自行脫落，當粑齒從反面轉到底部時，又開始另一循環往復的連續運行，從而不斷的從水中清撈雜物，達到固液分離的目的。
技術參數和安裝尺寸表
|
型號
參數 |
SGH-500 |
SGH-600 |
SGH-700 |
SGH-800 |
SGH-900 |
5GH-1000 |
SGH-1100 |
SGH-1200 |
SGH-1300 |
SGH-1400 |
SGK-1500 |
||
|
設備寬度B(mm) |
500 |
600 |
700 |
800 |
900 |
1000 |
1100 |
1200 |
1300 |
1400 |
1500 |
||
|
渠道寬度B1(mm) |
B+100 |
||||||||||||
|
有效柵寬B2(mm) |
B-157 |
||||||||||||
|
基礎螺栓間距(B3mm) |
B 十 200 |
||||||||||||
|
設備總寬(B4mm) |
B+350 |
||||||||||||
|
粑齒間陳b(mm) |
t=100 |
1≤b≤50 |
|||||||||||
|
t=150 |
10＜b≤50 |
||||||||||||
|
安裝角度α(°) |
60 ?85 |
||||||||||||
|
渠道深度H(mm) |
800?12000 |
||||||||||||
|
卸料口至平臺高度H1(mm) |
600-1200 |
||||||||||||
|
設備總長高H2(mm) |
H+H1+1500 |
||||||||||||
|
后箱架離H2(mm) |
t=100 |
≈1000 |
|||||||||||
|
t=150 |
≈1100 |
||||||||||||
|
耙齒運行速度V(m/min) |
≈2.1 |
||||||||||||
|
電機功革N(kw) |
0.55?1.1 |
0.75?1.5 |
1.1?2.2 |
1.5?3.0 |
|||||||||
|
水頭損失(mm) |
≤20(無堵塞時） |
||||||||||||
|
土建載荷 |
P1(KN) |
20 |
25 |
||||||||||
|
P2(KN) |
8 |
10 |
|||||||||||
|
△P(KN) |
1.5 |
2.0 |
|||||||||||
注：P以H=5.0m計，H每增加1m，則P1總=P1(P2)+△P; t:為耙齒鏈節距;
主要特點
♦驅動裝置采用擺線針輪或斜齒輪式減速電機直接驅動，噪聲低、結構緊湊，運行平穩等特點；
♦機架為整體框架結構，剛性強，安裝簡便、日常維修工作置少；
♦耙齒規格兩種，耙齒節距t=100、200mm;
♦設備操作簡便，可直接就地/遠程控制設備的運行；
♦為防止意外過載，設 械剪切銷和過電流保護，使設備運行安全可靠；
♦當設備寬≥1500mm時，為保證設備的整體強度，將采用并聯機的形式。
過水流量表
|
型號 參數 |
SGH-500 |
SGH-600 |
SGH-700 |
SGH-800 |
SGH-900 |
S6H-1000 |
SGH-1100 |
SGH-1200 |
SGH-1300 |
SGH-U00 |
SGH-1500 |
||
|
柵前水深H3(m) |
1.0 |
||||||||||||
|
過柵流速V1(m/s) |
0.8 |
||||||||||||
|
間隙 b(mm) |
1 |
過水 流置 Q (m3/m) |
0.03 |
0.04 |
0.05 |
0.06 |
0.07 |
0.08 |
0.08 |
0.09 |
0.10 |
0.11 |
0.12 |
|
3 |
0.07 |
0.09 |
0.10 |
0.12 |
0.14 |
0.16 |
0.18 |
0.20 |
0.22 |
0.24 |
0.26 |
||
|
5 |
0.09 |
0.11 |
0.14 |
0.16 |
0.18 |
0.21 |
0.23 |
0.26 |
0.28 |
0.31 |
0.33 |
||
|
10 |
0.11 |
0.14 |
0.17 |
0.21 |
0.24 |
0.27 |
0.30 |
0.33 |
0.37 |
0.40 |
0.43 |
||
|
15 |
0.13 |
0.16 |
0.20 |
0.24 |
0.27 |
0.31 |
0.34 |
0.38 |
0.42 |
0.45 |
0.49 |
||
|
20 |
0.14 |
0.17 |
0.21 |
0.25 |
0.29 |
0.33 |
0.37 |
0.41 |
0.45 |
0.49 |
0.53 |
||
|
25 |
0.14 |
0.18 |
0.22 |
0.27 |
0.31 |
0.35 |
0.39 |
0.43 |
0.47 |
0.51 |
0.55 |
||
|
30 |
0.15 |
0.19 |
0.23 |
0.27 |
0.32 |
0.36 |
0.40 |
0.45 |
0.49 |
0.53 |
0.57 |
||
|
40 |
0.15 |
0.20 |
0.24 |
0.29 |
0.33 |
0.38 |
0.42 |
0.46 |
0.51 |
0.55 |
0.60 |
||
|
50 |
0.16 |
0.20 |
0.25 |
0.29 |
0.34 |
0.39 |
0.43 |
0.48 |
0.52 |
0.57 |
0.61 |
||

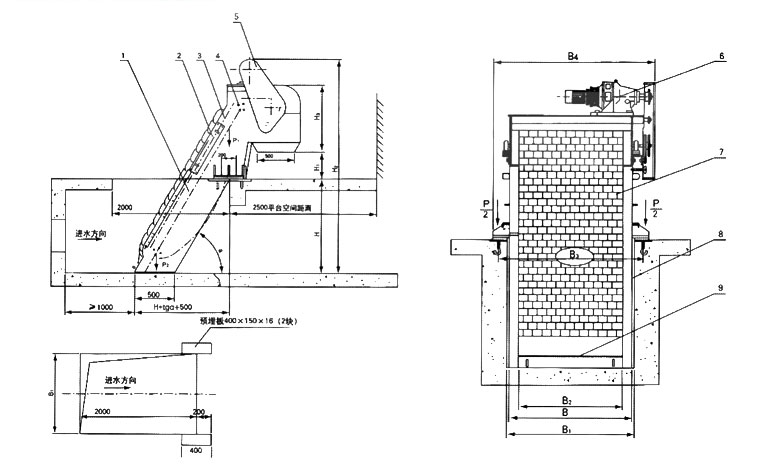

外形安裝尺寸圖
1、機架 2、檢修孔蓋板 3、牽引鏈 4、導向裝罝 m5、電機護罩 6、驅動裝置 7、耙齒 8、兩側擋板 9、底部擋板
