高效淀粉篩說明書
Author：goobsy Renew time：2024-05-12
1．安全說明
＊ 有這種標志的說明遵守。
這樣可以避免損壞或破壞機器或其他裝置部件。
＊ 有這種指示的工作操作規程認真執行，否則將導致嚴重的危害或身體損
傷。
＊ 注意所有的安全說明 就機器本身而言，當?shù)氐陌踩ㄒ?guī)通常是有效的。
＊ 閱讀使用手冊 根據本手冊中的說明通常可以解決問題。
＊ 根據已認可的流程和操作數據來使用該機器。
＊ 根據本手冊中的說明對機器進行維修。
2．總述
為了你自身的安全利益，設備使用開機前請一定要注意并掌握本使用說明書。
一般來說，河南固博實業有限公司可以派遣安裝、裝配和投料試車的專家進行監督
并完成相應的工作。
盡管我們要求您注意“總述”，但是您仍然要注意現行操作指南以外的一般說明和
技術要求（條件）。
關于安全操作的說明
力建議所有用戶的生產和維修人員以及現場參觀者一定要全部意識到該臺設備
的潛在危險性。如有任何疑問，請與固博公司聯系以尋求必要的幫助。
為了你個人的安全問題，請閱讀并注意以下事項：
注意未經許可的人員不能操作該設備。查明所有的篩格固定及連接固定是否牢固可
靠。在操作過程中不能觸摸活動部件。
注意此設備的重量。在安全的情況下用合適的設備進行吊裝。
3．產品描述

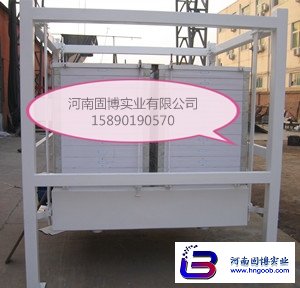

GDS 系列四倉淀粉篩系河南固博實業有限公司自行設計制造的新產品。
3.1 產品用途
3.1.1 主要作為淀粉廠專用淀粉檢查篩，即對打包前的淀粉進行檢查篩理；
3.1.2 可作為面粉廠研磨后粉料的補充篩理；
3.1.3 可用于制米廠、飼料加工廠中進行篩理分級；
3.1.4 可用于其它糧食加工廠，對研磨后的粉料進行篩理分級；
3.1.5 可用于其它粉料篩理分級領域。例如面粉、葡萄糖、石墨、制鹽、化工、
制酒、醫藥等粉粒料的篩理分級。
3.2 產品特點
3.2.1 本機采用金屬篩體，木制加工雙面貼塑篩格。篩格外疊置，每倉 6—12
格。下部裝電機，自衡轉動。
3.2.2 整機結構設計合理，簡單，選材得當，堅固耐用，制造精良，外形美觀，
操作維修方便。
3.2.3 篩格的垂直壓緊結構簡單可靠， 耐用，篩格加工精細，不竄漏粉。
3.2.4 木質方形篩格，雙面貼塑，耐磨美觀，防止受潮變形。四角處加金屬包角，
強度大，大小適宜，裝拆方便。
3.2.5 采用合理參數，高轉速，小回轉半徑，篩粉效率高。
3.2.6 淀粉篩篩體懸掛在專用機架上，安裝十分方便。吊桿采用玻璃鋼圓桿，機
器運轉平穩，開停車游動時間少。
3.2.7 體積小，適合粉粒料進行一般篩路的篩分檢查。
3.3 主要技術參數
技術
型號 參數
規格
篩理
面積
（㎡）
產 量
（淀粉）
（t/h）
電機
（kw）
回轉
直徑
（mm）
重 量
（kg）
外形尺寸
長×寬×高
（mm）
GDS4×10×70 11.2 6~8 2.2 45 1250 2050×2070×1920
GDS4×10×83 18 8~12 2.2 55 1520 2310×2330×1920
3.4 主要結構及工作原理
3.4.1 主要結構
本產品主要由壓緊裝置、篩架、篩格、篩體和傳動裝置五部分組成。
3.4.2 工作原理
本機采用無立軸自衡轉動裝置，電機安裝在篩體的下部，電機帶動三角帶輪使
偏重塊旋轉，篩體產生平面回轉。
4．使用注意事項
由于 GDS 系列四倉淀粉篩只是整個工藝過程的組成部分之一，在運輸及使用
時要注意以下事項：
4.1 篩體鉛垂的懸吊，底板呈水平狀態。所有吊桿始終處于均勻的拉緊狀態，
定期檢查吊桿壓板螺栓，必要時要重新擰緊。
4.2 懸吊篩體的篩架穩定可靠，應經得起篩體運轉所引起的振動，否則不能達到
的圓軌跡運動。
4.3 任何時候篩體在完全靜止下才能啟動。開機前均勻緊固篩格壓緊拉
桿。正常開機兩小時后重新緊固篩格壓緊拉桿。連續開機兩天后，再次檢查及緊固篩格
壓緊拉桿。確保在可靠壓緊情況下淀粉篩方可運轉。
4.4 要定期檢查電纜線是否有磨損，尤其在接觸處要保證電纜線與篩體的同步運轉。
在啟動前要首先檢查一次（詳見 5.3）。
4.5 篩格的垂直壓緊應保證可靠，經過一段時間運轉或重新更換粘絨條后，要及時定
期檢查，保證不竄漏料。淀粉篩帶料運轉后要檢查回轉直徑，正常值為￠40-55mm（篩分
各類淀粉）；如有異常，應及時校正調整。
4.6 回轉直徑和轉速是相配選用的，不與廠方商定不能自行調整。
4.7 要定期檢查三角皮帶的松緊及工作狀況。（詳見 7.2）
4.8 篩格的使用
4.8.1 篩格操作簡單，為了避免損傷篩絹和粘絨條，亦需要小心處理。
4.8.2 疊置拆卸和清理篩格時要仔細認真，當放置粘訂好篩絹的篩面格時，只能使
篩絹與篩絹接觸，決不能讓篩絹與鋼絲網接觸，否則篩網易受損傷。
4.8.3 將粘訂好篩絹的篩面格放入篩格時，應按圖紙或流程圖檢查篩絹規格。
4.8.4 篩格上的氈絨條在損壞或因使用時間長磨損時，要及時更換。
4.8.5 在長時間運轉后或重新調整篩格位置（調整工藝流程）時，要更換氈絨條。
4.8.6 采用合適的粘訂方式使篩絹始終處于繃緊狀態，適時更換篩格內的清理塊。
4.8.7 在清理篩體和篩格的溝槽時，同時清理篩格出料底板。
5．吊運與安裝
5.1 吊運
運輸時機架要與搬運車輛連接牢固，使淀粉篩處于水平狀態，連好運輸支架，在
運輸中不得有劇烈振動。如果場地許可，為避免外表面損傷，淀粉篩可在包裝箱內直接
吊到車間。
5.2 安裝
參照淀粉篩安裝圖，篩子的位置、高度與出料口、進料管相協調，安裝尺寸
如圖所示。支撐篩架的樓板平整，將篩架的立柱用螺栓固定在樓板上。若樓板強度
較差，為消除支撐不穩而引起的較大振動可用 5mm 厚鋼板加固樓板。篩體安裝完畢后，
底板一定要保持水平。
5.3 接電
隨淀粉篩一起提供一段足夠長的橡膠絕緣電纜線。電纜一端已接好在電機接線盒
內，用電纜卡子妥善地固定好電纜。電機接線盒應盡可能靠近吊桿下支座，電纜從機體
到吊桿，從吊桿到篩架之間，應有一段彎曲的長度，不得過緊。在開車時避免電纜
的擺動與其他物體有任何摩擦地方。各固定處要牢靠，開車時應檢查電纜扣牢。
6．操作與使用
6.1 開車前檢查
開車前要去掉運輸支架，檢查并保證沒有工具或零散件在淀粉篩內或淀粉篩
上面；
將三角帶張緊到正常的程度。平衡偏重塊能轉動，篩體能擺動；
檢查懸吊裝置的緊固螺栓和吊桿，使它們處于緊聯結狀態。篩格垛用壓緊手
柄牢固的壓緊在一起。進、出口布筒呈寬松狀態，不要扭絞，亦不要過緊，否
則影響篩體的回轉直徑。
6.2 啟動淀粉篩
篩體處于完全靜止?fàn)顟B(tài)時才能啟動。淀粉篩一次完全啟動，不能點動啟動，
由啟動到運轉正常大致為 30 秒。啟動后觀察篩子運行 8-10 分鐘，直到運行平穩，
測出回轉直徑。
淀粉篩用作面粉檢查時，回轉直徑及轉速標準值為：回轉直徑 ø30mm-35mm。
轉速標準值為：260r/min。
6.3 停止淀粉篩
當停掉電機后，淀粉篩減速，在快要到達完全靜止時，回轉直徑將會顯著，
且有一個從圓周擺動變?yōu)橹本€擺動的過程，直到靜止。
6.4 篩格的裝卸
6.4.1 裝篩格
6.4.1.1 篩格在篩體中的位置已按順序編號，所以裝入篩箱時不能弄錯，如果
篩路需要調整，應及時調整并核對其順序編號。
6.4.1.2 將篩倉里的出料底板清理干凈。這樣底板才能放好，用軟刷子將
篩格粘絨條上的碎屑清理干凈。底格置于底板上時，應避免在其上推拉，以免損壞
粘絨條。
6.4.1.3 在放入粘訂好篩絹的篩面格時，不能有物料存在于主篩格的支撐格
上，篩格裝箱時，格內不能有物料。篩格裝入時應平穩，疊放于篩倉內，篩格四角
之定位塊應牢固準確地卡在上層篩格里。
6.4.1.4 粘好篩絹的篩面格的篩絹號和粉路上一致，裝篩格時應抬起對正
垂直下落，不能水平推拉，避免損壞粘絨條或使其重疊。
6.4.1.5 全部篩格裝完后，要檢查一下，看實際裝好的篩格順序是否正確，
將每個垂直壓緊拉桿擰緊。
6.4.2 拆篩格
拆卸篩格時應小心，拆時應抬起拿出，不得拖拉，以免損壞粘絨條和下層篩絹。
從上到下依次拿出篩格，篩格拿出后要輕輕疊放整齊，不得碰撞。
6.5 操作與使用時注意有關事項
6.5.1 確保篩體在完全靜止下啟動。在電氣連鎖裝置上有閉鎖裝置繼電
器，使電機在停機后 3 分鐘內不允許重新啟動。這是因為：在淀粉篩停止、減速期
間，雖然電機已停止運轉，但篩體在階段還有較大的慣性，使篩體像鐘擺一樣
擺動。在篩體未達到完全停止以前，不能再次啟動。
6.5.2 篩格安裝好，通過壓緊拉桿和鎖緊手柄壓緊固定。淀粉篩在啟動時，
確保淀粉篩上無物，以保安全。
6.5.3 淀粉篩啟動時，不得有任何東西放靠在設備上。不要因解決竄漏的篩格
垛問題而過度加力于壓緊拉桿，以免引起機件的損壞，更不要用任何其
他加長的工具猛扭，以免引起嚴重破壞。
6.5.4 在更換篩格，維修和加潤滑油時，一定要保證淀粉篩電機不會由于偶然
的原因被無意合閘起動。在進行維修工作時，車間的主要線路和開關一
定要切斷加鎖，以免引起事故。
6.5.5 觀察淀粉篩工作時的回轉直徑在允許范圍內。篩絹、清理塊，篩格粘絨
條、進出口的布筒等易受物料直接磨損的部件，應定期檢查及更換。始
終保持淀粉篩內外的清潔，并且定期進行維護，以保證淀粉篩的良好性
能和使用壽命。
6.6 篩理效率降低應檢查事項
6.6.1 檢查篩絹的張緊情況，篩絹不能松弛，金屬篩絹不能變形。篩格內清理塊
保證有效可靠。
6.6.2 保證喂料均勻，被篩物料顆粒度不能相差太大，篩格不能過載。各篩格受
載應近似相同，喂料的波動將對篩分效果有影響。
6.6.3 如果物料篩理后是由氣力輸送的，則溜管上留有吸氣口，否則篩格過
道會有氣流產生，在篩上物和篩下物之間形成壓差，這對均勻篩理將產生影響。
6.6.4 如果篩子里充滿物料并堵塞，應立即采取措施使其恢復正常。當出口布筒
已被拿掉后，料還未立即跑完，應立即停車。篩子堵塞的原因往往是由于篩理后的
物料在自流管或輸送設備中發生阻塞而造成的，如果從下而上阻塞則會大大影響篩
子運轉的平穩性，要定期清理溜管。
6.6.5 由于物料阻塞而停車的淀粉篩，在清理好之前決不能再啟動。不允許篩子
空轉達幾小時，因為這將使篩絹和清理塊遭受不應有的磨損。
6.6.6 如果淀粉篩運轉超過定期的時間，則要把進口和出口的布筒松開或者打開
附近的檢查孔，使篩格和通道透氣。篩格的過道應適時清理，以免阻塞，如果用來
篩分比較濕的、粘的或含高脂肪的產品，就更應注意此問題。
6.6.7 裝卸及清理篩格時要小心，篩框不能直接扔到地上，已損壞的粘絨條應及
時更換（不是局部更換而是整個篩格長度上全部更換）。
6.7 篩格的配備及篩路
淀粉篩用于淀粉檢查之用，我們提供了多種篩路，如有其他特殊要求，可向我
公司提出，以便滿足用戶需要。
7．維護與保養
7.1 軸承的潤滑及保養
對傳動軸承要定期、仔細的檢修。軸承溫升不得超過 40℃（軸承實際溫度與
外界環境溫差）。每月應加注一次潤滑脂，可利用油槍進行加油；每三個月或運行
2000 小時后需對兩個軸承進行清理并更換潤滑脂，在停機時進行。
更換或檢查軸承時需將軸承拆下，方法如下：
。 （1）先用木塊在平衡塊下面將平衡塊支撐固定，以防拆卸時傳動部位突然下落。
（2）拆上軸承
將聯接螺栓松動，將上油包和軸承一起提取出來，然后再工作臺上更換新
軸承。
(3) 拆下軸承
將三角帶防護罩取下，去掉三角帶并將大皮帶輪拆下，將聯接螺栓松開，
將下油包和軸承一起從軸上取下，然后在工作臺上更換新軸承，取軸承時注意不
要損壞油封。
4） 軸承的安裝
上下軸承的安裝與上述過程相反，裝換新軸承時要清洗軸頸。
7.2 三角皮帶的維護
三角皮帶始終保持標準的松緊狀態，開始時每月檢查一次，以后則每半
查一次。更換磨損的三角皮帶時，用長度相同的一套三角帶,且將粘在帶
輪溝槽里皮帶碎物等清理干凈。若皮帶輪已磨損壞應及時更換新皮帶輪，適當調
節電機和傳動軸之間的距，以便更容易地用手安裝皮帶，安好皮帶后使皮帶
輪轉幾圈，以便使皮帶適應槽中的位置。
調節電機和大帶輪的距，直到皮帶有適當?shù)念A(yù)載。這些操作在機器運行
24 小時或 48 小時后應重復一次，以防皮帶打滑引起某些不必要的損壞。
皮帶應保存在干燥、陰冷、防潮的房間里，皮帶受潮會收縮變形，工作溫度
超過 70℃會造成皮帶壽命縮短，在通風良好的空間使用。
7.3 壓緊裝置的使用與保養
篩格壓緊裝置的螺桿和螺栓每年潤滑（用無毒的食用油）。垂直壓緊裝置
操作時，不得用力過猛，也不能用加長套筒等其他工具對擰緊手柄加力，否則易
造成嚴重破壞或損壞篩格。
7.4 電機的維修
在開機后一個月內，應對聯接電機、電機托板的張緊螺栓進行一次檢查，以
達到它們的張緊狀態。要定期清掃電機室，以免灰塵對電機的影響。對電機軸承
進行長期潤滑，按電機制造廠的說明來對其保養。三角皮帶不能拉的過緊。
7.5 接電
定期檢查電纜有無磨損現象，若有應及時采取措施，這是至關重要的。
7.6 設備的保管與運輸
淀粉篩不得長期在露天或潮濕的地方保管，不得有其他重物置于機器上，緊
固機器各連接件將篩格壓緊，以免運輸時引起損壞，搬運時不得倒置。
8．總結
注意所有的維護與維修工作只能由的有資格的專業人員完成。如果發生問題，
通常要通知生產廠家并等候建議！！！
9．常用易損件一覽表
序號 圖號 名稱及規格 每臺件數 材料
1 GB/T288-1994 軸承 22312C/W33 2
2 GB/T11544-1997 三角帶 SPB3000 3
3 HG4-692-67
油封 PD70×90×10 2
油封 PD50×72×8 1
4 GDS4×10×83-1 吊桿 ￠16×1766mm 8 玻璃鋼
5 清理塊 若干 聚氨酯
10、常見故障及排除方法
四倉淀粉篩常見故障及排除方法一覽表
序
號
故障
特征
產生原因 檢查方法 排除方法
1
產 量 不 夠 ， 進 出 口 易 堵
篩絹目數不合適 檢查現有篩絹目數 調換合適的篩絹
振幅不合適 檢測現在的振幅大小
在規定范圍內調整
振幅
物料水分偏高 檢測進料口的物料水分 控制進機物料水分
分料塊和清理塊嚴重磨損 檢查二者的使用情況 如磨損則更換
進出口布筒扭絞或過松 檢查布筒 調整布筒，使其順暢
2
細 度 不 夠
同上 同上 同上
篩芯密封條損壞、殘缺或重
疊
檢查密封條的使用情況 維修或更換
底板墊損壞 檢查底板墊的使用情況 修補或更換
篩格的壓緊拉桿螺栓松動 檢查螺栓的松緊情況 適當擰緊壓緊螺栓
3
篩 體 運 動 失 衡
吊桿壓板螺栓松動 檢查螺栓的松緊情況
將篩體調水平后擰
緊壓板螺栓
篩架不穩，擺動大 檢查篩架的固定情況 固定篩架，使其平穩
單倉物料充滿，通道堵塞 停機，檢查物料是否均衡 立即停機清理
